Radio TEA5767 – modyfikacja radia kuchennego

Projekt ten został opublikowany przeze mnie gościnnie na portalu majsterkowo.pl. Publikując projekt w dziale elektronika można otrzymać 50% rabatu na zakupy w sklepie nettigo.pl
Poniżej treść artykułu:

Celem projektu była naprawa rozstrajającego się, tandetnego radyjka bez zmiany wyglądu zewnętrznego. Jako odbiornik zastosowałem scalony moduł odbiornika radiowego z syntezą PLL o symbolu TEA5767. Umożliwia odbiór w paśmie UKF 87,5 – 108 MHz. Jest to układ sterowany cyfrowo poprzez interfejs I2C. Jako sterownik w moim projekcie występuje Atmega8. Początkowo układ miał zawierać wyświetlacz LED i umożliwiać ustawianie dowolnej częstotliwości, jednak zrezygnowałem z wyświetlacza, ponieważ jego zastosowanie wymusiłoby modyfikację wyglądu odbiornika. Ostatecznie projekt umożliwia ustawienie jednej z czterech predefiniowanych stacji radiowych. Wybór stacji po modyfikacji odbywa się za pomocą przełącznika zakresów, natomiast gałka strojenia jest niewykorzystana.
Czytaj dalej

Miernik częstotliwości na AVR Attiny 2313

IMG_9540 (Small).JPG

Miernik częstotliwości posiada 3 tryby pomiaru:

  • pomiar częstotliwości
  • pomiar długość impulsu
  • licznik impulsów

Przycisk reset służy do zerowania stanu licznika impulsów, a w dwóch pozostałych trybach wciśnięcie go przelicza okres na częstotliwość i odwrotnie.

Obwód wejściowy to lekko zmodyfikowany układ z czasopisma Praktyczny Elektronik nr 11/1995. Licznik zrealizowany jest w oparciu o mikrokontroler AVR Attiny 2313. Kod źródłowy programu został napisany w języku C.

Płytki w układzie ułożone są w „kanapkę” i połączone za pomocą prętów gwintowanych i tulejek dystansowych zrobionych z miedzianej rurki. Połączenia elektryczne między płytkami wykonane za pomocą listw goldpin.

Obudowa pochodzi z zasilacza komputerowego, panel przedni wykonany z pleksi, na którą naklejony został zalaminowany wydruk z opisami. Wydruk jest zalaminowany taśmą klejącą. Najwięcej problemów sprawiło okno na wyświetlacz, ponieważ dość trudno było idealnie połączyć dwie warstwy taśmy klejącej tak, aby uniknąć pęcherzyków powietrza. Eksperymentowałem także z folią do laminowania, ale okno na wyświetlacz wychodziło wtedy dużo gorzej.

Kod źródłowy miernika:
GitHub

IMG_9542 (Custom).JPG IMG_9543 (Custom).JPG IMG_9546 (Custom).JPG IMG_9547 (Custom).JPG IMG_9548 (Custom).JPG IMG_9549 (Custom).JPG IMG_9550 (Custom).JPG IMG_9551 (Custom).JPG IMG_9553 (Custom).JPG IMG_9558 (Custom).JPG IMG_9560 (Custom).JPG

Generator XR2206

Generator XR2206 panel przedni

Generator oparty jest o projekt AVT 2495. Jest to generator funkcyjny z przebiegami sinus, trójkąt oraz TTL. Wyposażony jest w płynną regulację częstotliwości w zakresie od 2Hz do 200kHz w trzech podzakresach, regulację amplitudy sygnału oraz regulację napięcia stałego (DC offset). Sygnał trójkątny oraz sinusoidalny dostępne są na wyjściu liniowym, natomiast prostokąt na wyjściu TTL.
Czytaj dalej

Zasilacz 5V 1A

Zasilacz 5V 1A 7805

Zasilacz powstał z myślą o uruchamianiu układów z mikrokontrolerem w roli głównej. Dotychczas takie układy zasilałem bezpośrednio z komputera napięciem 5V, jednak jest to dość niebezpieczne, gdyż w przypadku zwarcia zostaje wyłączony cały komputer. Rozwiązaniem mógłby być drugi zasilacz komputerowy, jednak jest on dość duży, no i też musiałby zostać zmodyfikowany. Dlatego zdecydowałem o budowie tego zasilacza.

Sercem urządzenia jest tradycyjny 7805 o wydajności 1A. Układ jest zaprojektowany z myślą o zasilaniu z napięcia 12V z zasilacza komputerowego bądź jakiegokolwiek zasilacza o podobnym napięciu stałym na wyjściu. Może on współpracować z zasilaczem komputera, na którym pracujemy, gdyż nawet w przypadku zwarcia zacisków wyjściowych nie pobiera on więcej niż 2A. Układ 7805 jest wyposażony w zabezpieczenia zwarciowe oraz termiczne.
Czytaj dalej

Uniamp – płytka mono

Uniamp mono

Uniamp to znany i ceniony wzmacniacz stereo konstrukcji Irka ze strony diyaudio.pl. Oryginalna konstrukcja posiada PCB ze zintegrowanym zasilaczem i dwoma końcówkami mocy. Nie odpowiadało mi zbytnio to rozwiązanie, więc postanowiłem zaprojektować własną płytkę w wersji mono. Zrezygnowałem z układu wyłączającego źródła prądowe par różnicowych, zastępując je diodami Zenera. Moja płytka nie zawiera także prostownika i kondensatorów filtrujących, ponieważ przewiduję zrobienie zasilacza na osobnej płytce.

Projekt powstał kilka lat temu, więc rysunek płytki w Eagle jest wykonany dość „dziwnie”.

Schemat Uniamp Mono Ololuki

Download uniamp mono ololuki

Uniamp mono

Przejściówka DVI – VGA.


Dwa monitory.

Ostatnimi czasy mając zalegający na strychu drugi monitor CRT postanowiłem sprawdzić jak się pracuje na dwóch monitorach jednocześnie. Jako, że moja karta graficzna nie posiada złącz VGA, jestem zmuszony do korzystania z przejściówek. Jedną (i jedyną) przejściówkę DVI – VGA miałem aktualnie zajętą przez mój główny monitor, więc do testów pożyczyłem przejściówkę od kolegi. Praca na dwóch monitorach od razu przypadła mi do gustu – nie trzeba tyle żonglować okienkami żeby przepisać skan notatek do Writera albo pisząc jakiś program do AVRa mając jednocześnie otwartą jego specyfikację. Jako że przejściówka nie była moja postanowiłem, że zakupię własną. Obszedłem kilka sklepów, wszędzie takie przejściówki kosztowały 15 zł, a ja, że jestem skąpy i widziałem takie przejściówki na allegro za 5 zł postanowiłem właśnie tam dokonać zakupu, nieświadomy nadchodzącego rozczarowania.
Czytaj dalej

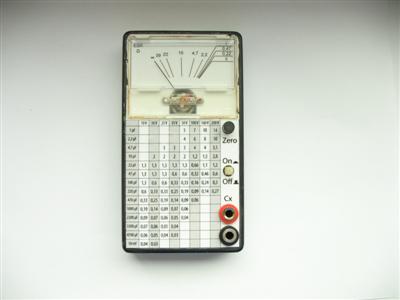

Analogowy miernik ESR


Od dłuższego czasu nosiłem się z zamiarem zbudowania jakiegoś miernika rezystancji szeregowej kondensatorów elektrolitycznych – ESR. Taki miernik jest niezwykle przydatny przy naprawach zasilaczy impulsowych, serwisie urządzeń elektronicznych, jak i dobieraniu elektrolitów z wylutu do nowobudowanych układów.
Przejrzałem wiele projektów w poszukiwaniu czegoś prostego, a jednocześnie w miarę dokładnego. Zbudowałem kilka prototypów, m. in. miernik z Elektora, jednak były problemy z uruchomieniem – chociaż myślę, że to nie wina samego projektu, a jego wykonania – płytka stykowa. Miałem też wykonać miernik ESR na ICL 7107, jednak po przeczytaniu opinii o pływającym zerze zrezygnowałem z tego pomysłu (choć jeśli dzisiaj stałbym przed wyborem projektu, to zdecydowałbym się właśnie na niego, wyprowadzając po prostu potencjometr do regulacji zera na zewnątrz obudowy). Ostatecznie zbudowałem bardzo prosty, ale funkcjonalny miernik esr, przedstawiony poniżej.
Czytaj dalej

Płytka testowa do mikrokontrolerów

płytka testowa ololuki.pl

Płytka powstała z myślą o uruchamianiu urządzeń opartych o mikrokontrolery AVR zasilane napięciem 5V. Uruchamianie złożonych układów elektronicznych na zwykłej płytce stykowej jest proste i bardzo uniwersalne, gdyż nie jesteśmy ograniczeni procesorem, bądź połączeniami na stałe z pewnymi peryferiami, co ma miejsce w gotowych zestawach uruchomieniowych. Jednak przy bardziej złożonych układach zaczyna się gąszcz przewodów i potrzeba ich podłączania za każdym razem. Żeby temu zapobiec powstała właśnie ta płytka z diodami, przyciskami i zworkami. Mikrokontroler włożony jest w płytkę stykową (bread board) i podłączany do tej płytki za pomocą przewodów zakończonymi wtykami goldpin.
Na płytce znajduje się:

Czytaj dalej

Zegar z grą snake na matrycy LED

Witam.
Chciałbym przedstawić konstrukcję zegara z wyświetlaczem w postaci matrycy składającej się z 56 diod LED. Diody tworzą wyświetlacz o rozdzielczości 8 x 7 pikseli. Wyświetlacz powstał z diod zalegających w szefce. Najpierw zbudowałem wyświetlacz a potem zastanawiałem się co można na nim wyświetlić.

Matryca LED Matryca LED

Na pierwszy ogień poszła gra Snake, która powstała na płytce stykowej. Następnie postanowiłem zbudować zegar, więc skonstruowałem moduł RTC.
Czytaj dalej

Regeneracja kolumn Tonsil

Kolumny Tonsil

Kolumny trafiły do mnie w stanie kompletnego rozpadu, więc postanowiłem poddać je regeneracji przywracając im stan z czasów świetności. W kolumnach brakowało jednego głośnika wysokotonowego, drugi był spalony, a głośniki niskotonowe nie posiadały zawieszenia górnego, w dodatku różniły się. W jednej kolumnie siedział GDN20/30/4 a w drugiej GDN20/40/3. Na początek wywaliłem wszystkie papierowe bebechy z głośników pozostawiając same kosze z magnesami. Kolejny etap to rozdzielenie kosza od magnesu, w pierwszym głośniku nie było z tym problemu, gdyż kosz był mocowany na śrubki, natomiast w drugim musiałem już się trochę pomęczyć i rozwiercić nity. Szczęśliwie się złożyło,że miałem na stanie dwa głośniki GDN16/12, a raczej same kosze z magnesami. Postanowiłem, że wykorzystam ich magnesy, a kosze zastawie do budowy membran biernych, które wykorzystam prawdopodobnie przy budowie innych kolumn. Do kosza o średnicy 20 cm z magnesem z GDNa16/12 wkleiłem cewkę o impedancji 4om i membranę z zawieszeniem górnym piankowym. Głośniki wysokotonowe zostały zakupione na allegro, jednak nie obyło się bez problemów. Jeden z głośników dotarł uszkodzony (wgnieciona kopułka i połamany przedni panel). Kopułkę dało się wyprostować, a panel wymieniłem na inny. Teraz czas na zwrotnice. Były one projektowane w oparciu o pomiary w programie ARTA. Były to moje pierwsze w pełni udane pomiary, poprzednie, w Speaker Workshopie kończyły się na pomiarze impedancji i elementów pasywnych, a każde użycie mikrofonu w SW dawało kaszane na ekranie. Program ARTA przypadł mi do gustu z powodu swojej prostoty, lecz głównie dlatego, że nie wymaga skomplikowanej kalibracji i konfiguracji ustawień. Testowałem kilka opcji zwrotnicy z oryginalnych zestawów Tonsila, za każdym razem mierząc charakterystykę kolumn. Nie udało się uzyskać idealnie płaskiej charakterystyki, jednak efekt jest zadowalający. Kolumny zostały wyposażone w terminale połączeniowe z pozłacanymi gniazdami bananowymi.
