Od d�u�szego czasu nosi�em si� z zamiarem zbudowania jakiego� miernika rezystancji szeregowej kondensator�w elektrolitycznych - ESR. Taki miernik jest niezwykle przydatny przy naprawach zasilaczy impulsowych, serwisie urz�dze� elektronicznych, jak i dobieraniu elektrolit�w z wylutu do nowobudowanych uk�ad�w. Przejrza�em wiele projekt�w w poszukiwaniu czego� prostego, a jednocze�nie w miar� dok�adnego. Zbudowa�em kilka prototyp�w, m. in. miernik z Elektora, jednak by�y problemy z uruchomieniem - chocia� my�l�, �e to nie wina samego projektu, a jego wykonania - p�ytka stykowa. Mia�em te� wykona� miernik ESR na ICL 7107, jednak po przeczytaniu opinii o p�ywaj�cym zerze zrezygnowa�em z tego pomys�u (cho� jesli dzisiaj sta�bym przed wyborem projektu, to zdezydowa�bym si� w�a�nie na niego, wyprowadzaj�c po prostu potencjometr do regulacji zera na zewn�trz obudowy). Ostatecznie zbudowa�em bardzo prosty, ale funkcjonalny miernik esr, przedstawiony poni�ej.

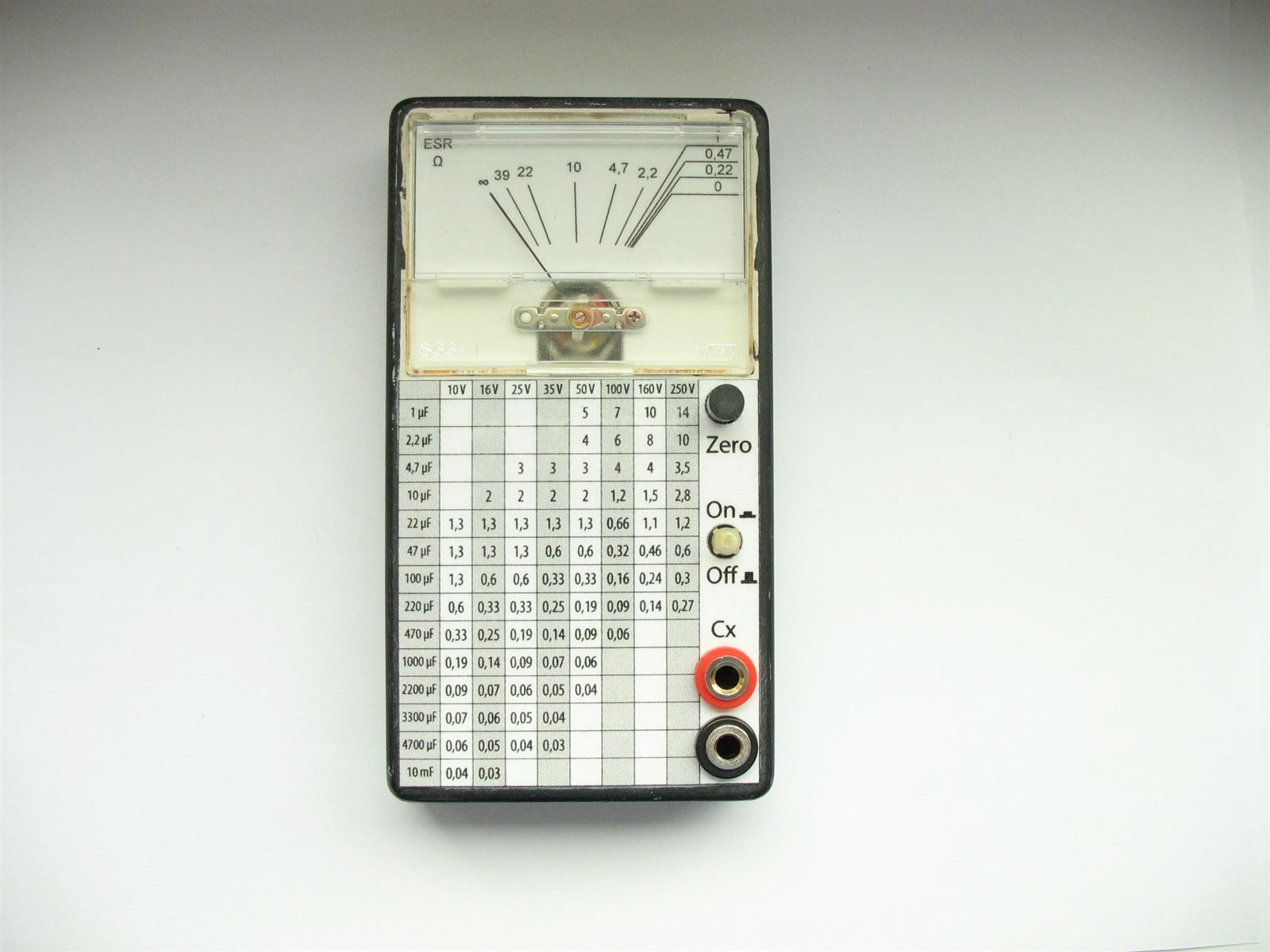

Frontpanele miernika zosta�y wykonane w wielu programach, pr�bowa�em znale�� ten jeden, ale ka�dy z nich mia� jakie� wady i czego� mu brakowa�o - Corel nie drukowa� koloru czarnego tylko szary, w Inkscape nie potrafi�em zrobi� tabelki, wi�c przygotowa�em j� w Open Office Writer, nast�pnie reszt� tego panelu zaprojektowa�em w testowej wersji Adobe Illustratora.
Panele drukowa�em na zwyk�ym papierze drukark� atramentow�, nastepnie zalaminowa�em foli� do laminowania. Font u�yty w tabeli to Myriad Pro Condensed 6pkt.
Link do plik�w paneli miernika
Schemat miernika:

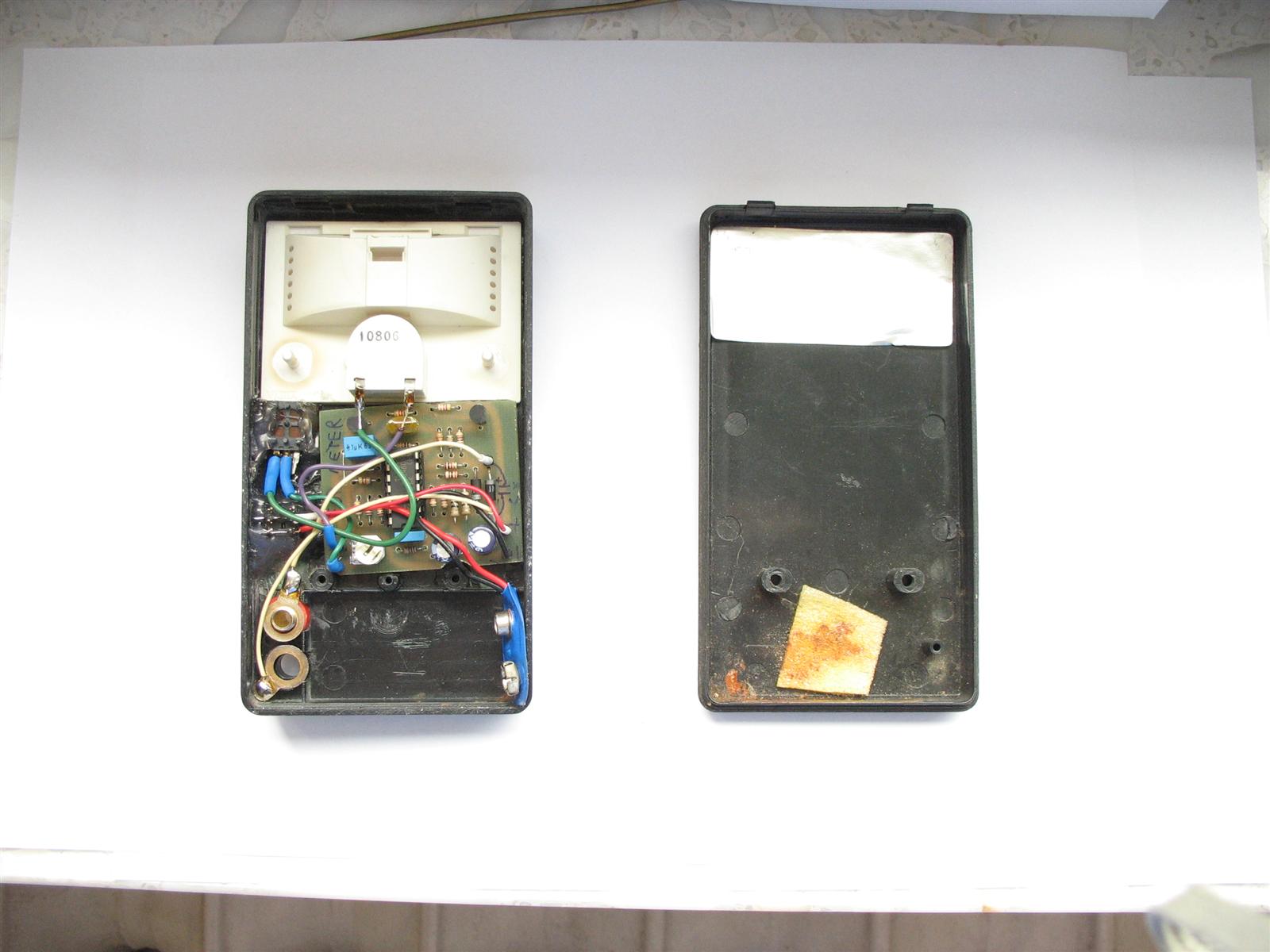

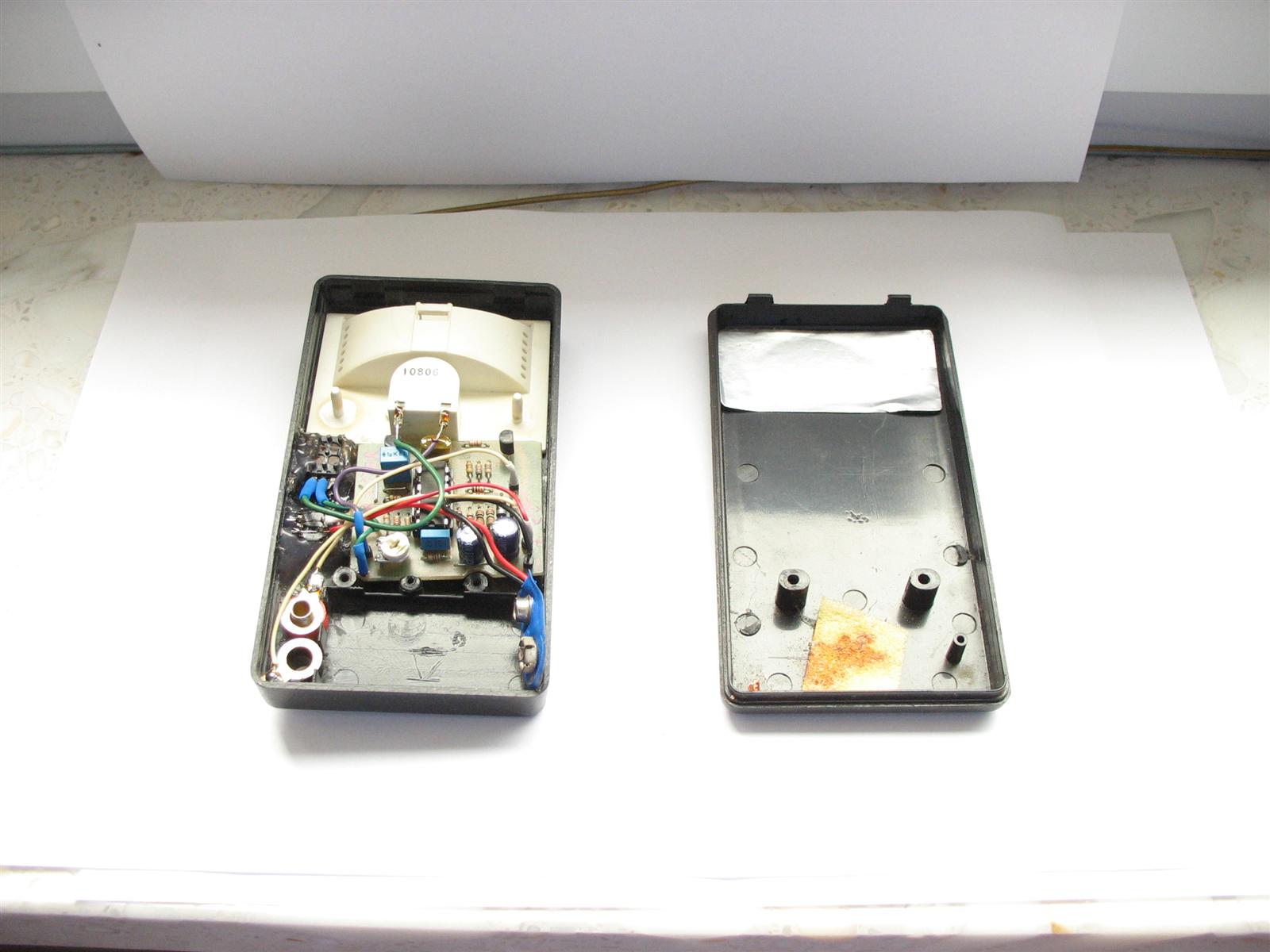

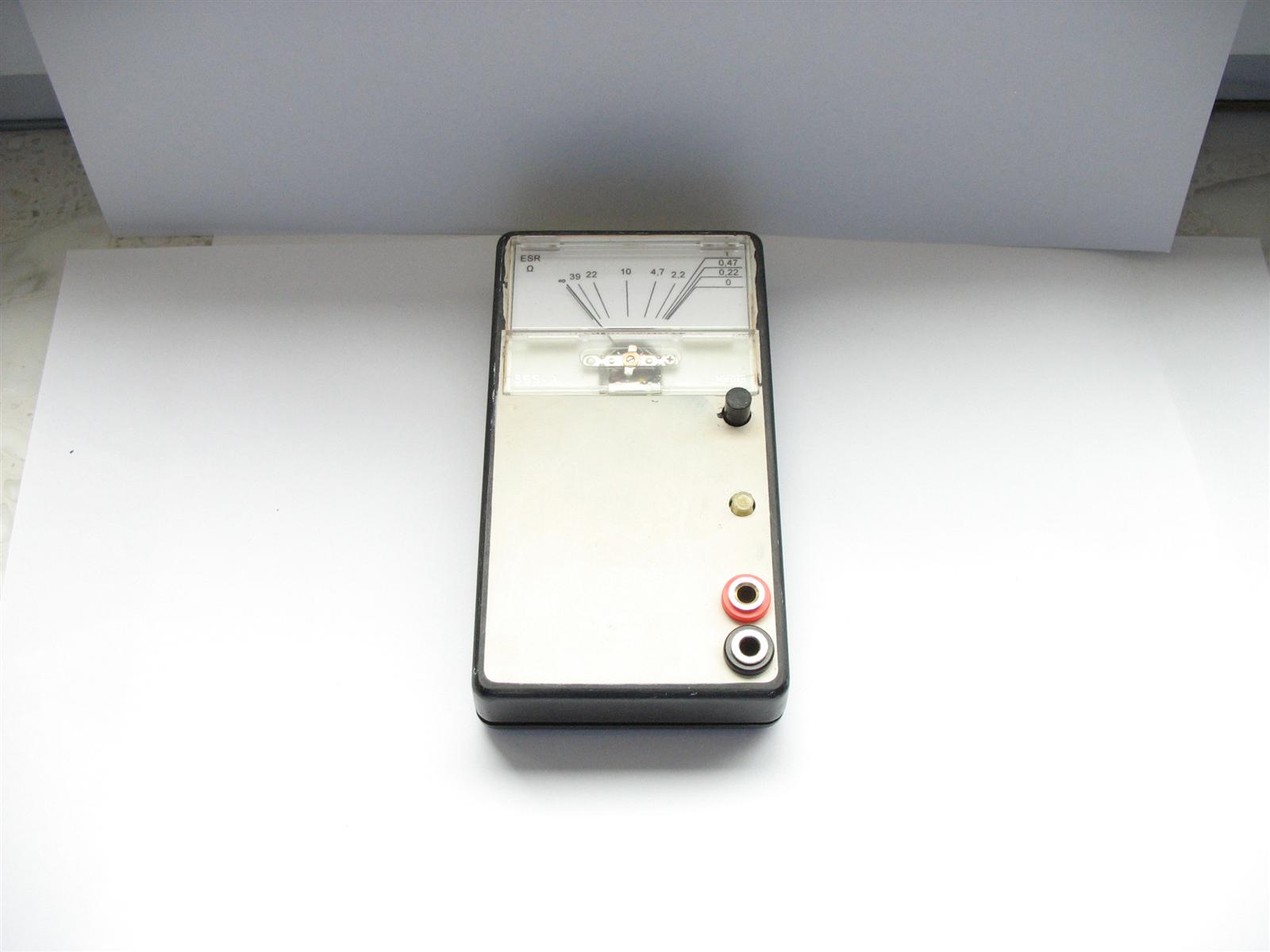

LinkZdj�cia:
